SUN SE9990 HP XP24000安装配置

2016年11月26日 系统运维 暂无评论 阅读 6,219 次



SUN SE9990和 HP XP24000这两个存储都是贴牌的日立HDS的存储,所以相关安装配置完全相同。

这两个型号的存储到2016年已经过了8年多的时间,应该说已经被淘汰了,由于一些原因,部分还在使用,

硬盘和相关板卡坏一块的费用也是很高了,最好尽快迁移至新存储才能睡个好觉。

1.初始化

进入SVP,键入Ctrl+shift+i

raid-initialsetup

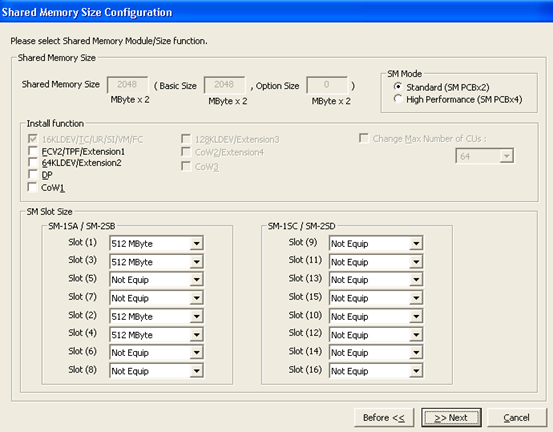

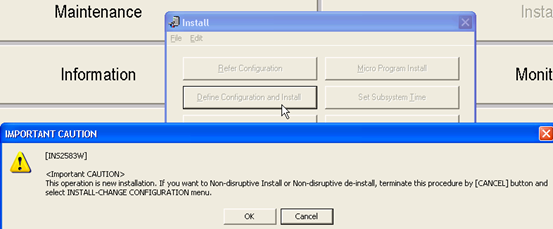

define configuration

raid-install



单柜体选择DKU-R0,否则在下拉菜单选择相应的R1。。。。

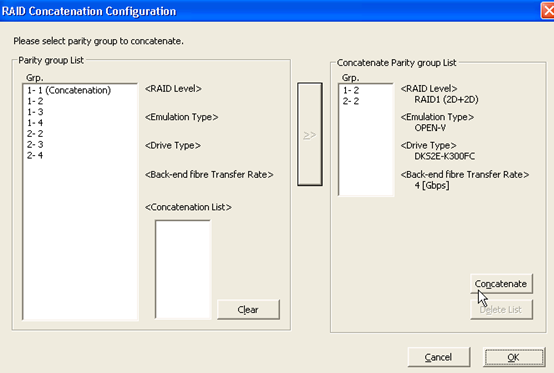

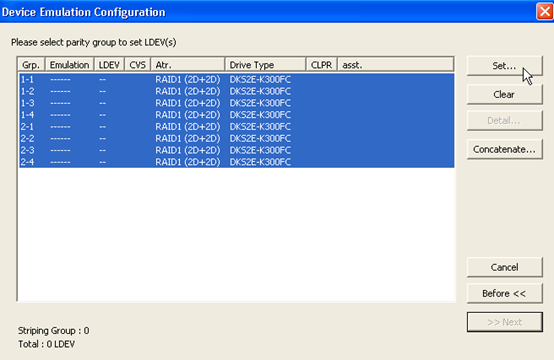

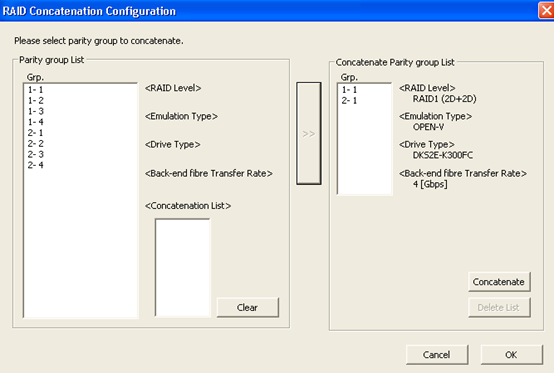

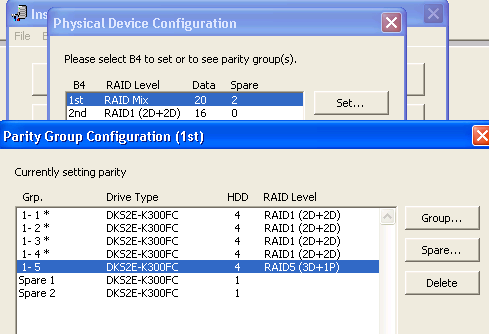

此处根据客户需求建立相应的raid组,通过set选项设置,如下图:

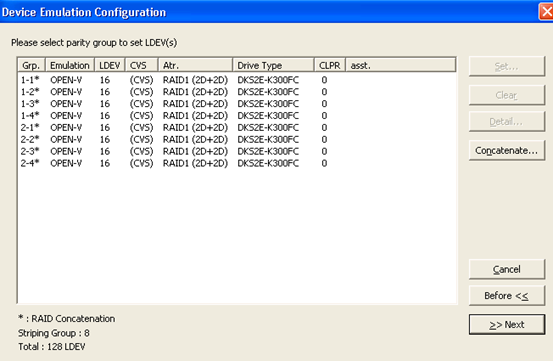

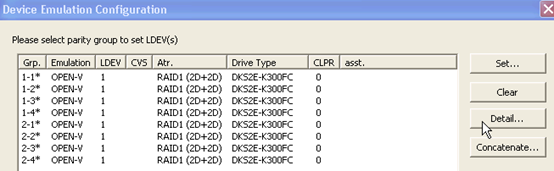

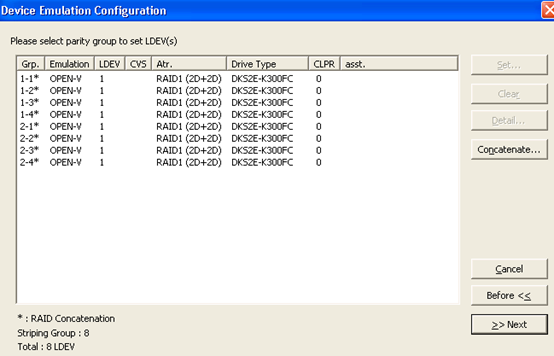

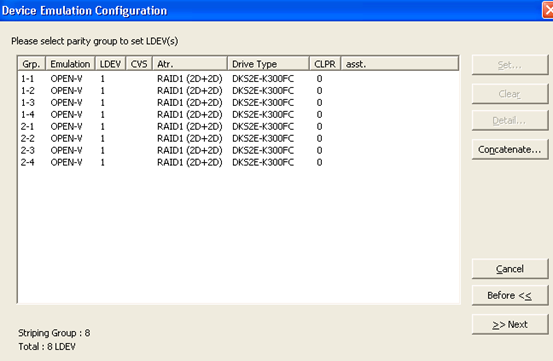

修改Emulation Type,选择"OPEN –V"

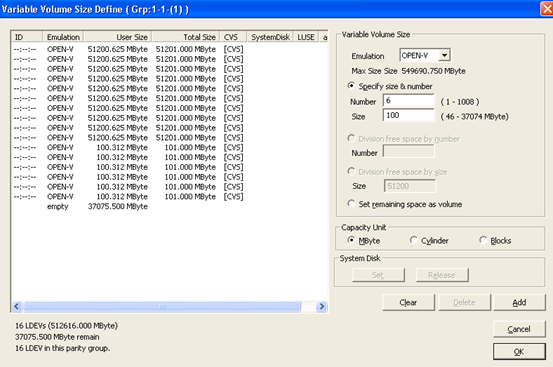

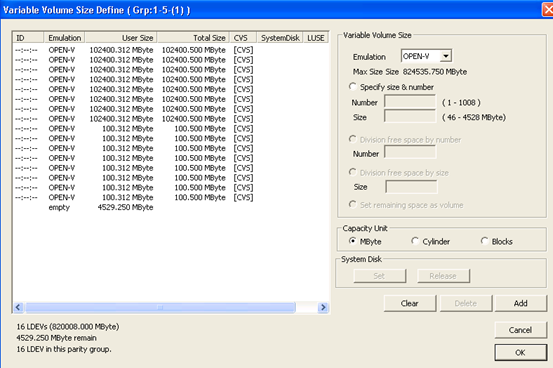

选择"detail",创建lun

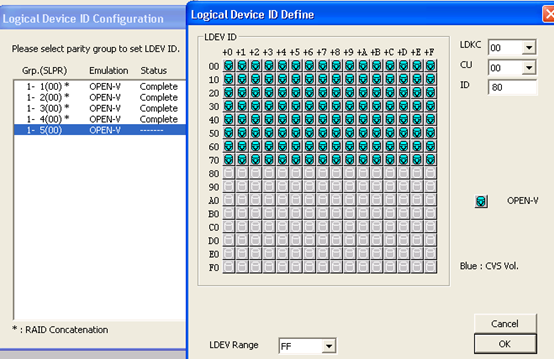

指定LDEV ID

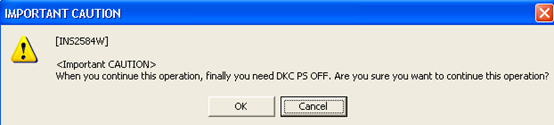

前面板Enable钮上推不松,PS钮下推一下松开,然后松开enable钮,耗时15~20分钟

插入U盘,刷新


SVP重启耗时6分钟,然后开启DKC电源à

前面板Enable钮上推不松,PS钮上推一下松开,然后松开enable钮,耗时15~20分钟

等Ready灯绿色后开始format disk

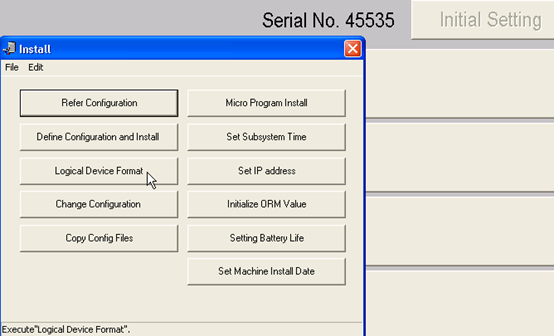

进入initial界面,选择"Logical Device Format"


raid-install

会看到所有的硬盘灯狂闪,此时可以闪人了,耗时会很长。





  1. 添加license

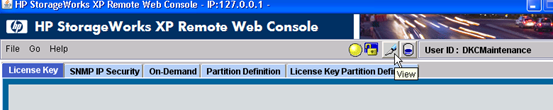

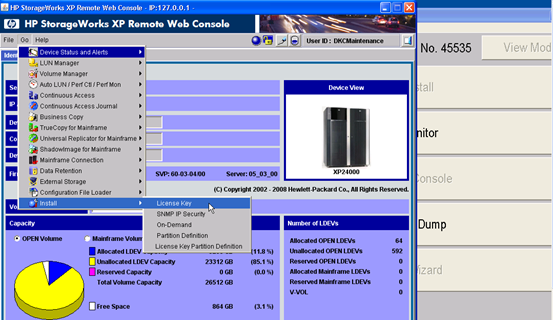

在view模式下选择web console

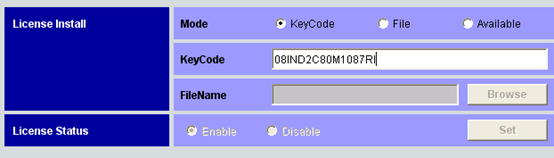

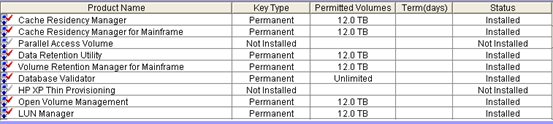

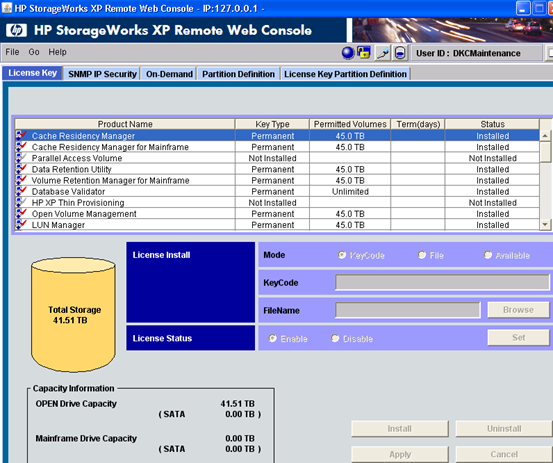

添加license

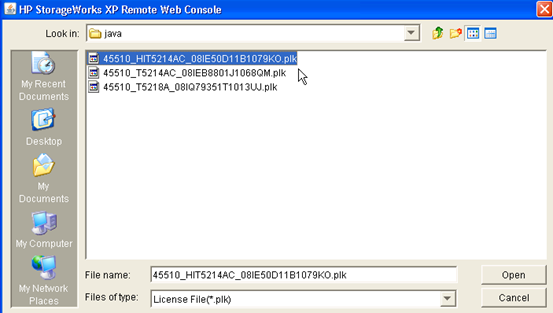

或者通过file的方式直接选择添加,如下:c:\DKC200\home\java

注:每install完一个license后都必须apply一下。

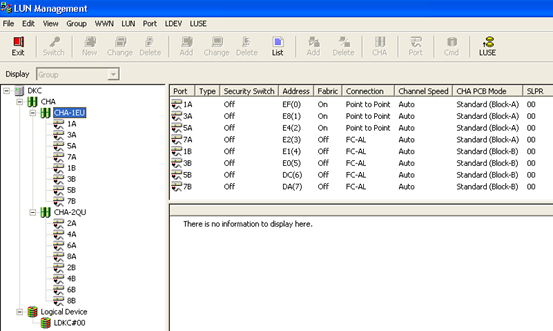

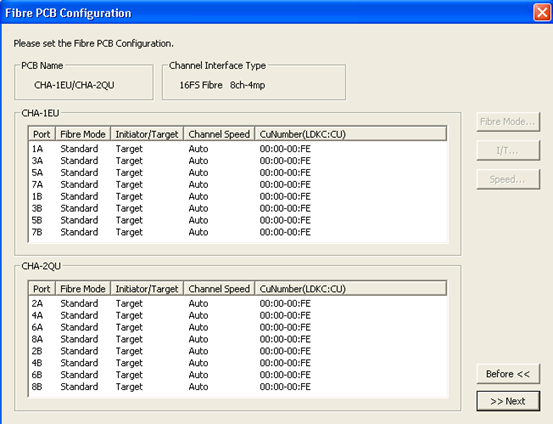

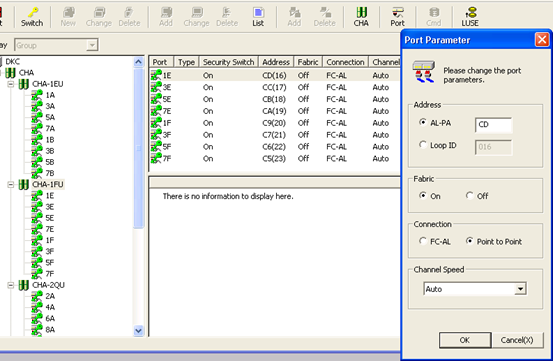

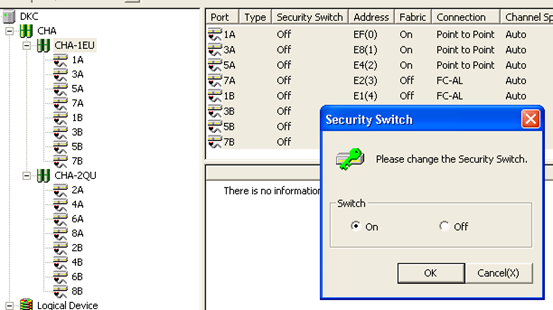

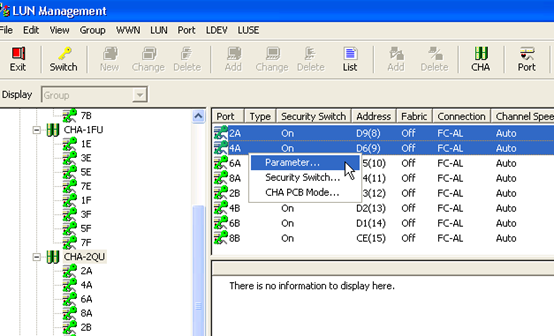

  1. 修改CHA端口属性

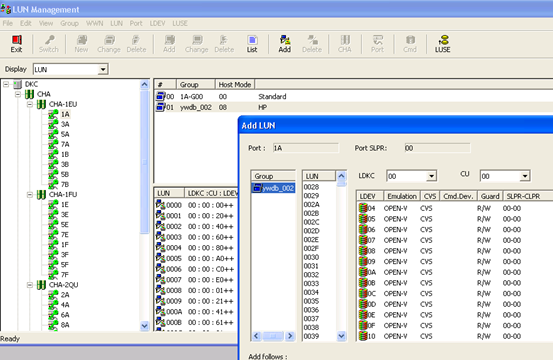

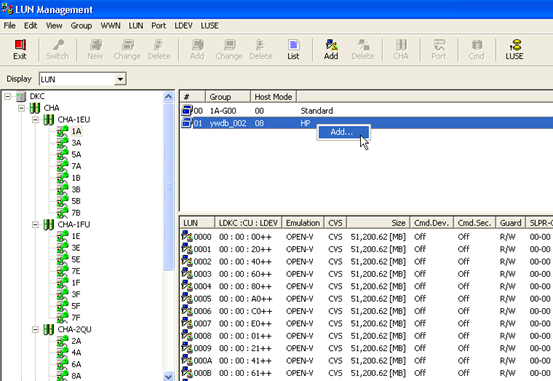

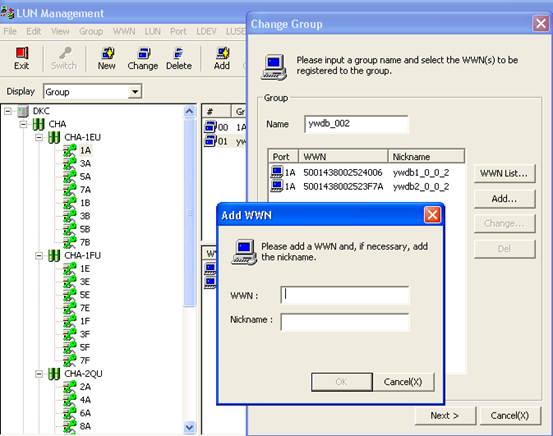

  1. 配置maping







  1. 添加新的磁盘

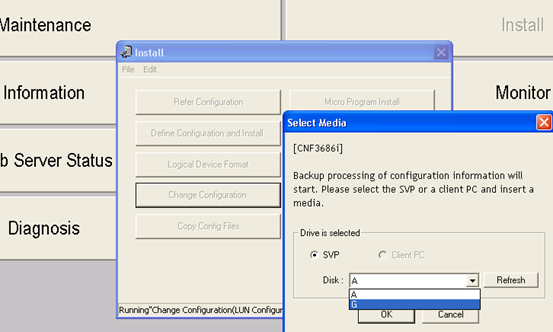

在modify mode模式下选择change configuration

一直点击next

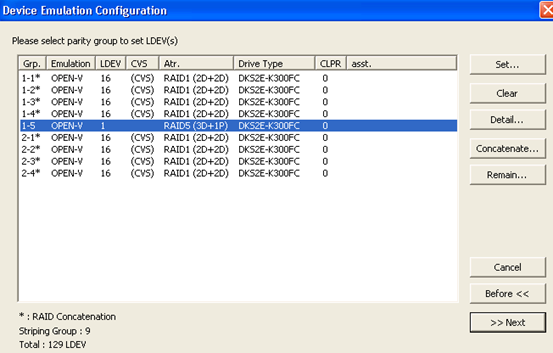

这里添加了4块盘,根据客户需求做了3D+1P

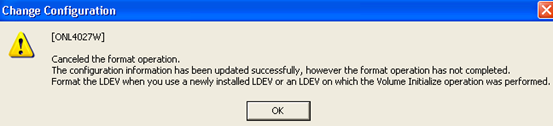

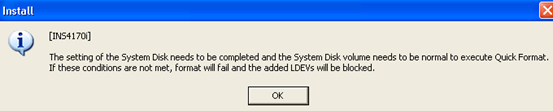

注:不要做Quick Format,这里选择No,否则会出现以下format不成功的现象


如出现format不成功,则进入modify;install;logical device format界面重新format

Password : raid-online



  1. 划分新的lun

在modify mode模式下选择change configuration,然后选择LUN Configuration

按照第5章的步骤添加新的ldev,

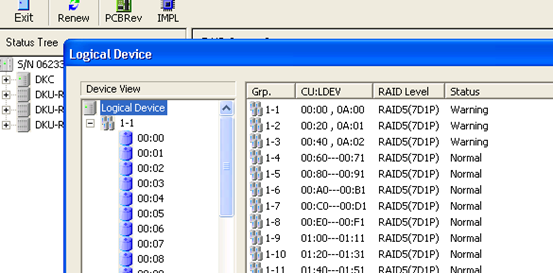

我在1-1 1-2 1-3组分别新建了一块35G大小的ldev(0A:00 0A:01 0A:02),在maintenance看到的状态如下:这是1-1中的信息,其它几组里头的信息同此。

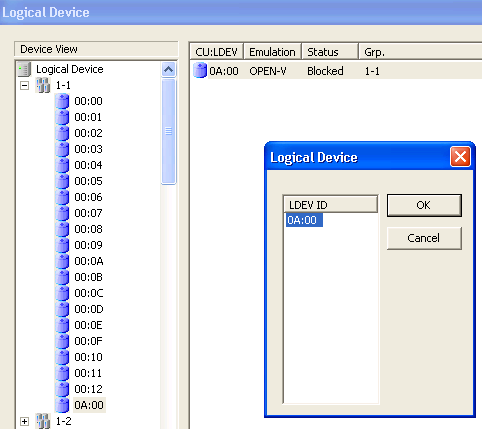

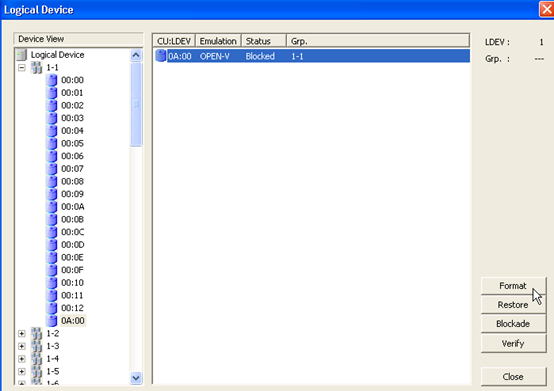

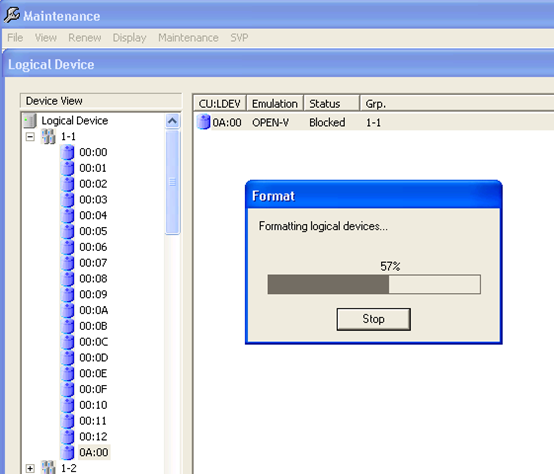

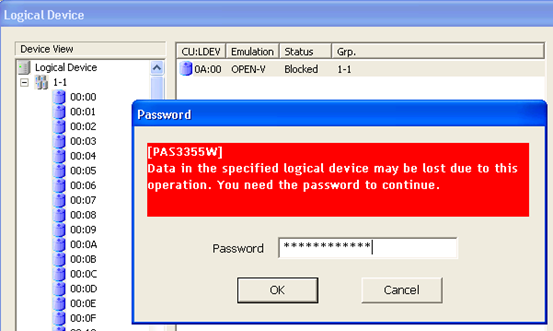

看到新添加的ldev是"Blocked"状态,此时可以进行格式化,选择Format

格式化一块35G大小的LDEV耗时2小时。所以剩余的LDEV可通过如下方式一并格式化。

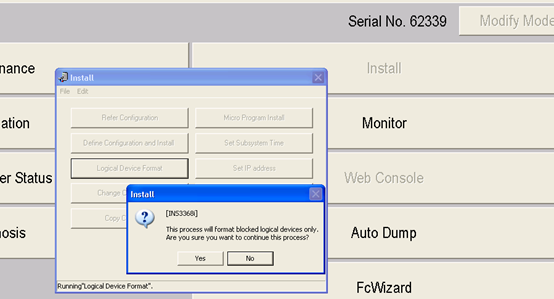

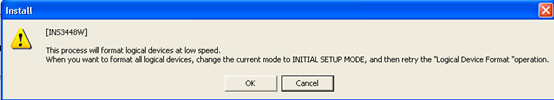

格式化剩余的blocked LDEV,在modify模式下,选择install-Logical Device Format
